铸铁工作台刮研深度分析-河北精工

铸铁刮研平台大家不陌生，不同的产地铸铁工作台刮研深度是不一样的，我们为你您提供一种数据，供您参考。

铸铁刮研平台深度参数：





 1号铸铁平板接触斑点25～27，接触面积为20%左右；2号平板接触斑点25～29，接触面积为10%左右。
对20块铸铁平板所做的磨损情况调查结果为：2块河北泊头铸铁平板，一块使用在5年以上，仍在正常使用；另一导体使用也在5年以上，由于保管不善，造成锈蚀进行了修复。其余18块外省市刮研的铸铁平板，使用时间均为1年，经检定，10块磨损严重已经不合格，需要重新修复；8块仍可使用，但已出一部分斑点连片现象。

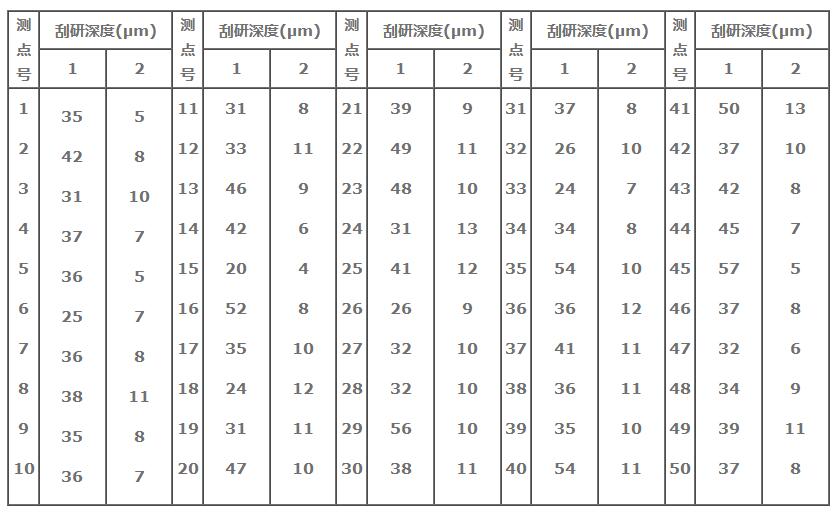

对刮研深度作一简单处理取其平均值，1号平板刮研深度为37.36微米，2号平板刮研深度为9.06微米，二者相差3倍之多。根据磨擦曲线损量与磨擦时间的关系，平板使用始终处于初期磨损阶段，曲线呈线性，磨损量与磨擦时间成正比。由于平板磨损情况的调查可知，河北泊头平板使用寿命为瓦房店平板的5倍。显而易见，刮研深度对平板使用寿命的影响是不可忽略的。JJG 117-91平板检定规程对刮研深度没有做出规定，这无疑是一种缺陷。
从以上测试结果还可以看出，二者接触斑点大致相同，但所测接触面积分别为20%和10%，悬殊是非常大的。从使用的角度讲，在不致引起工件与平板发生研合的情况下，尽可能提高接触面积，可提高平板的使用寿命。JJG 117-91平板检定规程也未对此项予以适当限制。
为了提高平板的使用寿命，保 证其工作精度，建议对刮研深度或控制在0.02mm以上，这样可保 证平板有较长的使用寿命和检定周期。根据有关资料对刮研深度介绍以及刮研深度测得数据，此工艺加工要求是可以达到的。
对接触斑点面积的控制，英国铸铁平板和平台标准规范中规定，对于AA级（相当于JJG 117-91规程0级）、A级（相当于JJG 117-91规程1级）平板的支承现积比例不低于20%，对B级（相当于JJG 117-91规程2级）平板支承面积比例不低于10%。高点应当均匀分布，并且支承面积的比例数不应高到使工件引起粘合的程度。这一规定即保 证了铸铁工作台的使用精度，又兼顾了铸铁平板的使用寿命，是可以借鉴的。
