铸铁平板也称平板、铸铁平台,是用于工件检验或者划线过程中的平面基准器具,按GB/T22095-2008标准规定铸铁平板、铸铁平台准确度等级分为0级、1级、2级、3级四个精度等级,一般0级、1级、2级做检验平板、检验平台用,3级做划线平板、划线平台用。
一、
铸铁平板工作面应采用刮削工艺,对于“3”级平板工作面也可以采用刨削工艺,刨削工作表面的表面粗糙度按轮廓算术平均偏差Ra值应不大于5um
二、铸铁平板应经过稳定性处理和去磁。
三、铸铁平板应采用好的细颗料的灰口铸铁或合金铸铁制造。
四、铸铁平板工作表面应无有砂孔、气孔、裂纹、夹渣及缩松等铸造缺陷。各种铸造表面应清理型砂、且表面平整,涂漆牢固。各棱边应修钝。在精度等级低于“00”级的平板工作面上,对于直径小于15mm的砂孔允许用相同的材料堵塞,其硬度应低于周围材料的硬度。在工作面上堵塞的部位应不多于四处,其相互之间的距离应不小于80mm。
五、在铸铁平板的相对两个侧面上,应设置有安装手柄、吊环等吊装设施的螺纹孔或圆柱孔。设计吊装位置时应考虑尽量减少因吊装而引起的变动。
六、根据用户要求,在板工作面上设置螺纹孔或沟槽后,这些部位不应出现高于工作面的凸起现象。
七、铸铁平板工作表面应无有锈迹、划痕、碰伤及其他影响使用的外观缺陷。
八、铸铁平板工作面的硬度应为HB170-220。

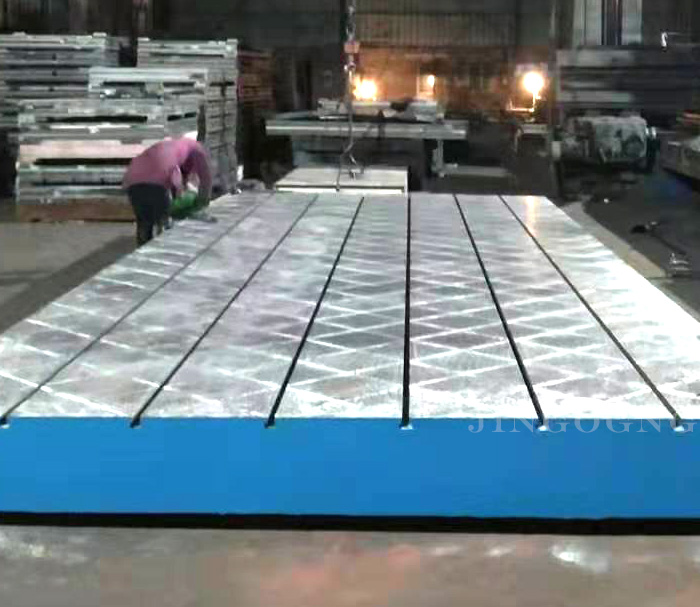

铸铁平板以生铁为原材料经冶炼、铸造经人工时效或者自然时效处理,工作面经机械加工(刨、铣、磨)后再由本公司刮研、铲刮技术人员铸铁平板刮研、铸铁平板铲刮或者研磨制造而成,工作面上可加工V型、T型、U型槽和圆孔、长孔等。具有美观大方、稳定性好、等特点。
