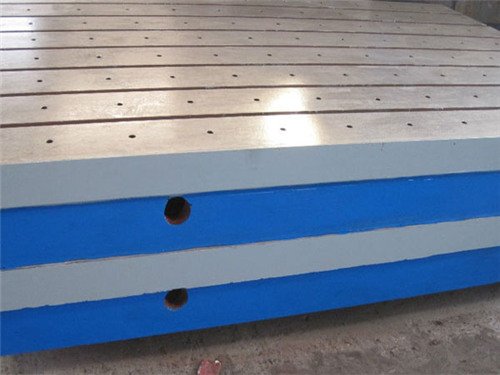

铸铁平台怎么选择规格和重量

来源:河北精工机床制造有限公司 发布时间:2019/12/5 10:04:15
有许多客户购买铸铁平台(铸铁平板)的时候,不太清楚要买什么规格的,怎样才能使自己的工件放上去平台不变形呢?我们会根据铸铁平台板面的厚度,侧面的厚度,还有加强筋的厚度来定铸铁平板(铸铁平台)的重量,从而计算变形量。而这个又和价格和后期使用有直接的关系,所以客户在购买前是要根据自身需求特点明确了比较好。在求购铸铁平台(铸铁平板)不能只在乎购买铸铁平台(铸铁平板)的价格,而忽视铸铁平台的质量,真心提醒广大客户在购买铸铁平板时请勿只参照价格,而忽视平板质量。



一、铸铁平台板面厚度
选购铸铁平台时,要看的是平台的板面厚度。铸件面板的厚度不易过薄,工作面是使用中接触zui多的地方,比如在焊接工作中使用铸铁焊接平台,不可避免的要进行敲打,敲打的力度造成我们不能使用太薄的焊接平台的面板。工作面应该合理的按承重、精度、开槽等情况设计yiding的厚度,工作台面的厚度为关键,既要使用效果还不能太厚,也是做到性价比zuigao;

性价比高还涉及到围子和筋,围子也是铸铁平台的侧面壁厚,在使用中起到支撑作用,厚度和高度都和平台支撑能力息息相关,加强筋起着拉伸作用,也要根据承重要求设计搭配加强筋的高度和厚度,加强筋的高度通常为半筋、满筋及平筋。

二、铸铁平台的壁厚
生产铸件时铸件壁厚过薄会出现铸件浇不足和冷隔等缺陷。通常在铸造条件下,每种铸造合金都存在一个能充满铸型的小壁厚,俗称为该铸造合金的小壁厚。设计铸件时,应使铸件的设计壁厚不小于zui小壁厚。

1, 铸铁平台(铸铁平板)设计时应有合理的壁厚。灰口铸铁在规定的铸造方法下,有适宜的平台铸件壁厚。既能铸铁平台的力学性能,又能防止铸铁平板的铸造缺陷产生。

2, 在的铸造条件下,不同材质的灰口铸铁所能铸出的铸铁平台铸件zui小壁厚是不同的。 当设计的壁厚小于铸铁平台的zui小壁厚时,铸铁平台铸件易产生浇铸不足、冷隔等缺陷。

3,铸铁平台壁厚的增加而成正比例增加。同一铸铁平台上,内壁厚度应比外壁厚度小,肋的厚度应比连接壁小,以便使各部分壁的冷却速度均匀。

4,当铸铁平板承受载荷较大,要求具有较高强度和刚度时,可根据载荷性质和大小,在薄弱部位安置加强肋板。以避免厚大截面。

5,铸铁平台的壁厚应尽可能均匀,铸铁工作台各部分壁厚如果相差太大,则在厚壁处金属积聚,凝固收缩时,易在热节处产生缩孔与缩松。

三、铸铁平台加强筋
铸铁平台按其结构,铸铁平板分为筋板式和箱体式,合理的设计加强筋的厚度、高度、趟数对铸铁平台精度的起着重要作用。加强筋能够提高铸铁平台的结构强度,有利于防止其因内应力太大而开裂;并且由于本体采用了铸钢材料,增加了铸铁模抗热胀冷缩的强度,并且即使发生开裂,也易对其裂缝进行焊接修补,从而能够重复使用,大大延长了使用寿命。

由此可见,铸铁平台的底部设计围板和筋板是为了增加铸铁平台的稳定性。

铸铁平台平板的内部设计加强筋,铸铁平台使用的铸铁模包括数个加强筋,加强筋分别设于与铸槽底端相对应的本体底部,并且加强筋的上端与本体底部连接固定,一般的距离是间距500mm,要是铸铁平台的规格较小也可以按照实际情况来设计。

一般的加强筋厚度是取决于铸铁流程和壁厚。若很多肋骨应用於补强作用,加筋筋的厚度要设计合理。加强筋的厚度不应chao过其相接壁厚的50%。经验告诉我们违反以上的指引在表面上会出现光泽不一现象。加强筋是可以增强了产品的撞击强度和利用经济的成本达致有效的结果。不良的设计是会使表面有收缩痕和非期望的撞击强度。

铸铁平台加强筋的设计也与使用的铸铁材质有关。从生产的角度看,铸铁平台材料的物理特性如黏度和缩水率对加强筋设计的影响非常大。此外,铸铁的蠕动特性从结构方面来看也是一个重要的考虑因素。
铸铁平台又名铸铁平板,铸铁工作台。根据不同的使用情况它有很多不同的别称,比如:钳工平台、焊接平台、装配平台、检验平台、划线平台等等。铸铁平台主要用于工件、设备检测、焊接、装配、组装的基准量具铸铁平台需要经过zhuanye的安装调试后进行使用,我公司应对需方设备操作人员做日常使用的指导。铸铁平台自合格出厂之日起质保期为一年,终身维护,保修期内mianfei维修{人为因素或不可抗拒的自然现象所引起的故障或破坏除外}。用户在正常使用中出现问题,在接到通知后,2小时做反映,24小时内解决。过质保期的产品进行保养和维修应由用户承担维修、易损晚耗零件及往返运输费用的成本费。
