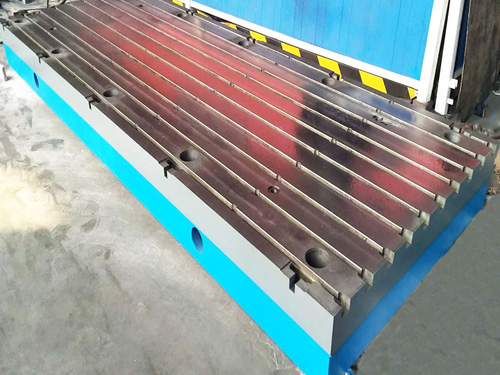

重型铸铁平台-河北精工机床

产品名称：重型铸铁平台 大型铸铁平台  铸铁工作台

类型：测量平台



应用领域： 广泛应用于机床、机械、电机、科技、造船、电子、汽车等各大领域。
执行标准及工艺： 产品制成筋板式和箱体式，工作面采用刮研工艺，工作面上可加工V形、 T 形、U形槽、燕尾槽、圆孔、长孔等。
材质 ： T200-300、QT400-600、ZG15-45。
铸铁平台的精度： 2级、3级、精刨。



铸铁平台的规格： 1500X1500-6000X3000mm （大于此规格时可拼接使用）
铸铁平台的外观 ： 铸铁平台为箱型筋板式，通常底部加强筋喷涂红色防锈漆，工作面边沿喷涂灰色油漆，边沿下部分喷涂蓝色油漆。也可以根据用户要求颜色喷涂。
适用温度： 正常使用 环境温度（20±5℃）



重型铸铁平台安装： 根据铸铁平台的用途不同 ， 安装方式可分别采用 调整垫铁、支架、地锚器、地脚螺栓等安装方式。
安装方法：安装时应调至水平、使负荷均匀分布于各受力支点上，使用时应避免振动或_过铸铁平台本身应承重的范围。

重型铸铁平台技术要求：

　　①T型槽平台工作面不得有严重影响外观和使用的砂孔、气孔、裂纹、缩松、划痕、碰伤、锈点等缺陷。

　　②T型槽平台的表面应清 除型砂且平整，涂漆牢固。

　　③T型槽平台精度等级为0级-3级的T型槽平台工作面上，直径小于15mm的砂孔允许用相同材料堵塞，其硬度应小于周围材料的硬度。工作面堵塞的砂孔应不多于4个，且砂孔之间的间距应不小于80mm。

　　④T型槽平台应采用 细密的灰口铸铁或合金等材料制造，其工作面硬度应达到170-220HB。

　　⑤T型槽平台工作面通常应采用刮削工艺。对采用刮削加工的3级T型槽平台工作面，其表面粗糙度Ra的 允许值为5um。

　　⑥采用刮削工艺应进行涂色对研检验。对研后显示的接触点面积的比率见表3的规定：或者按25mm×25mm正方形面积的接触点数见表3的规定，且任意25mm×25mm中的接触点数之间应不大于5点。
