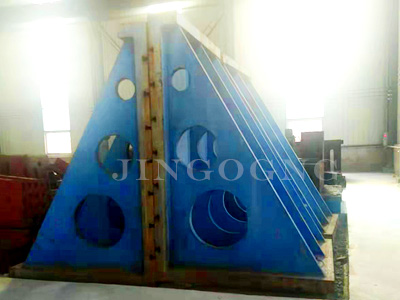

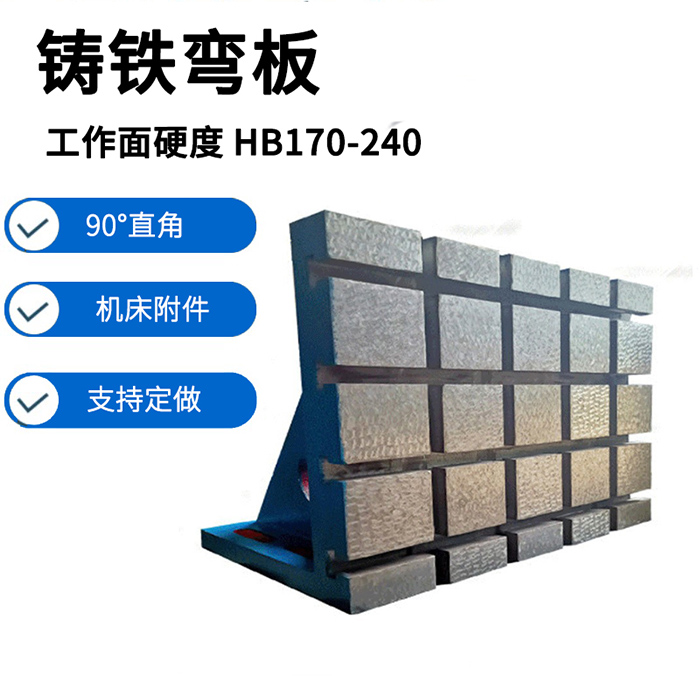

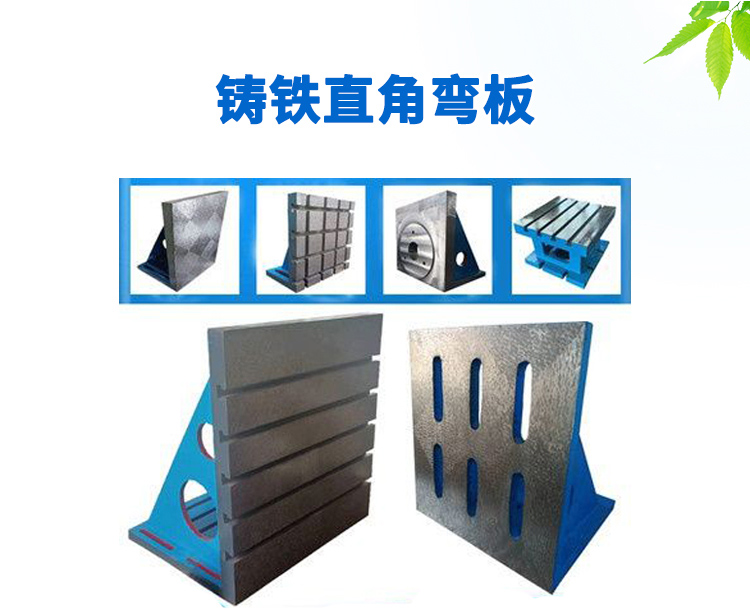

铸铁直角弯板|铸铁靠板 90°-河北精工机床

产品用途：用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可常用于检验、安装、机床机械的垂直面检查，并能在铸铁平板上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查。用于检验、安装、机床机械的垂直面检查，并能在铸铁平板(铸铁平台)上检查工件的垂直度，适用于高精度机械和仪器检验和机床之间不垂直度的检查。

规格 mm	测量面对基面的垂直度			测量面平面度或直线度			基面平面度或直线度
	精度等级μm
	1	2	3	1	2	3	1	2	3
200×200	8	16	30	4	8	16	6	12	24
300×200	10	20	40	5	10	20	8	16	30
300×300	10	20	40	5	10	20	8	16	30
400×300	12	24	45	6	12	24	10	20	40
400×400	12	24	45	6	12	24	10	20	40
500×400	14	28	50	7	14	28	12	24	48
500×500	14	28	50	7	14	28	12	24	48
800×600	18	35	60	9	18	35	14	28	55
1000×800	25	50	70	12	24	45	18	35	70
